LED svítilna
Vítejte v projektu stavby jednoduché LED svítilny. Tento návod je určen všem, kteří se chtějí seznámit se základy elektrotechniky a naučit se sestavit svůj první elektrický obvod bez pájení.
Během práce si vyzkoušíte použití nepájivého kontaktního pole, baterie, tlačítka, rezistoru a LED diody. Postupně zjistíte, jak jednotlivé součástky spolupracují a jak elektrický proud prochází obvodem. Po správném zapojení vznikne jednoduchá svítilna, která se rozsvítí po stisknutí tlačítka.
Návod je sestaven krok za krokem tak, aby jej zvládl i úplný začátečník. Díky tomu si osvojíte základní principy elektrických obvodů, které využijete při dalších elektrotechnických projektech.
Přejeme vám mnoho úspěchů při stavbě a radost z vlastnoručně vytvořené LED svítilny.
Popis součástek
Mini nepájivé kontaktní pole
Nepájivé kontaktní pole slouží k jednoduchému spojování elektronických součástek bez pájení. Stačí zasunout vývody součástek do otvorů. Uvnitř pole jsou některé otvory navzájem propojené kovovými kontakty, které umožňují přenos elektrického proudu.
Představte si ho jako stavebnici pro elektroniku, do které můžete součástky snadno přidávat, přemisťovat nebo odebírat.
Držák baterie CR2032
Držák slouží k bezpečnému uchycení baterie CR2032. Zároveň umožňuje snadné připojení baterie k elektrickému obvodu.
Držák má dva vývody:
- kladný pól (+)
- záporný pól (-)
Přes tyto vývody dodává baterie energii celému obvodu.
Baterie CR2032
Jedná se o malou knoflíkovou baterii, kterou najdete například v hodinkách, kalkulačkách nebo počítačových základních deskách.
Baterie poskytuje elektrickou energii potřebnou k rozsvícení LED diody.
Můžeme si ji představit jako malou nádrž s energií, ze které si elektrický obvod bere potřebný výkon.

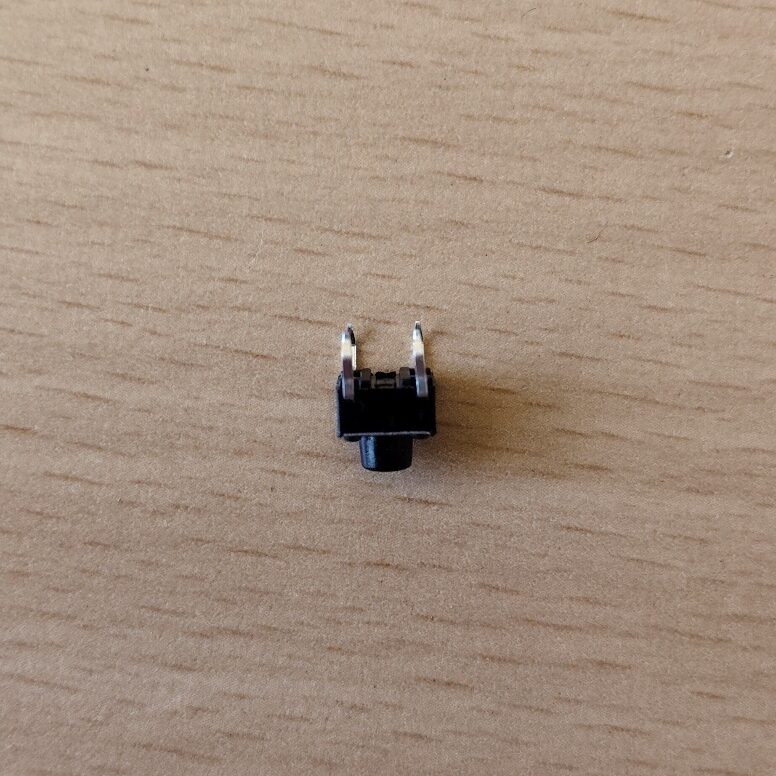

Tlačítko 6 × 6 × 6 mm
Tlačítko funguje jako jednoduchý vypínač.
- po stisknutí spojí elektrický obvod,
- po uvolnění obvod opět rozpojí.
Díky tomu bude LED svítit pouze tehdy, když tlačítko stisknete.
Tlačítko funguje podobně jako zvonek u dveří – elektrický proud prochází pouze během stisknutí.
LED dioda 5 mm
LED (Light Emitting Diode) je speciální dioda, která při průchodu elektrického proudu svítí.
LED má dva vývody:
- delší vývod (anoda +) – připojuje se ke kladnému pólu,
- kratší vývod (katoda -) – připojuje se k zápornému pólu.
Na rozdíl od obyčejné žárovky propouští proud pouze jedním směrem.
LED je vlastně velmi úsporná malá žárovka, která dokáže svítit dlouhou dobu při malé spotřebě energie.
Rezistor 33 Ω
Rezistor omezuje velikost elektrického proudu v obvodu.
Jeho úkolem je chránit LED diodu před příliš velkým proudem, který by ji mohl poškodit.
Můžeme si ho představit jako zúžení na silnici. Auta (elektrony) stále projedou, ale nemohou jet všichni najednou. Díky tomu je provoz bezpečný.
Jak všechny součástky spolupracují?

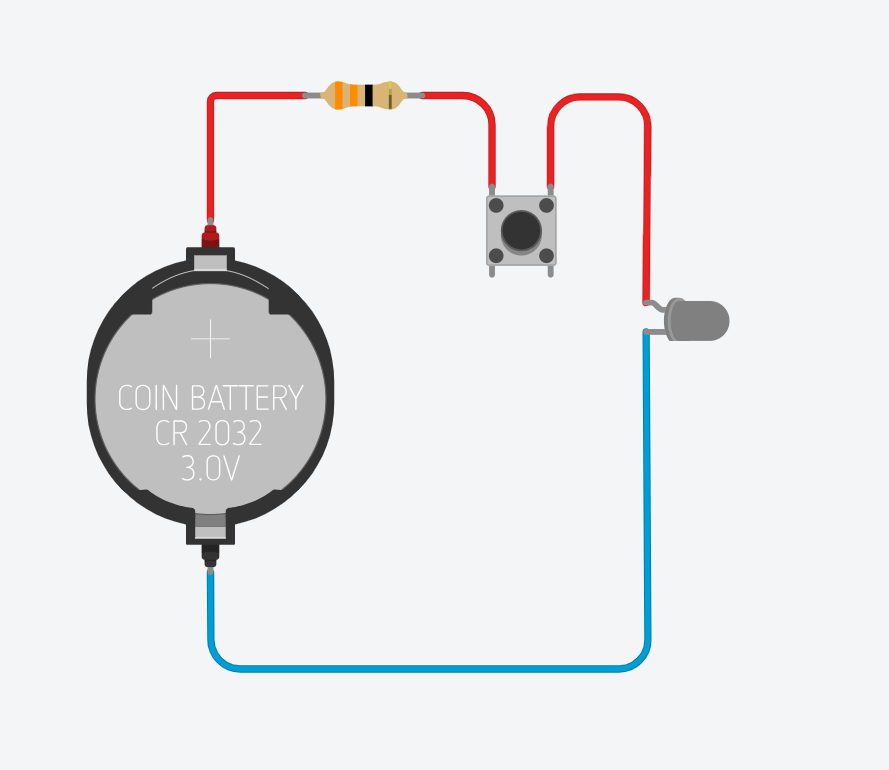

Po stisknutí tlačítka začne proudit elektrický proud z baterie přes rezistor a LED diodu zpět do baterie. Rezistor hlídá, aby proud nebyl příliš velký, a LED dioda se rozsvítí. Po uvolnění tlačítka se proud zastaví a LED zhasne.
Návod na sestavení

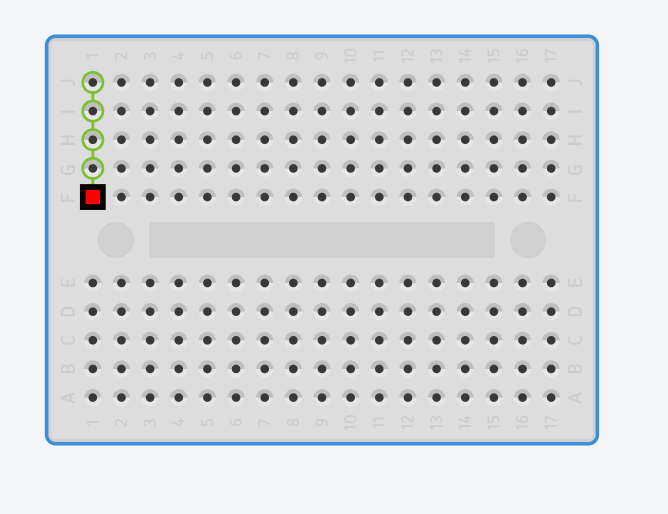

Nepájivé kontaktní pole má několik děr spojených mezi sebou, takže vodí. (viz obrázek 2) Tyto spoje budeme využívat.

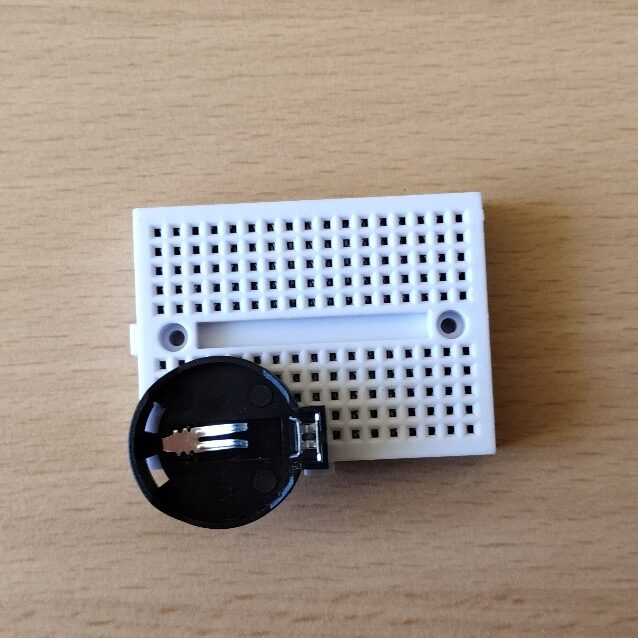

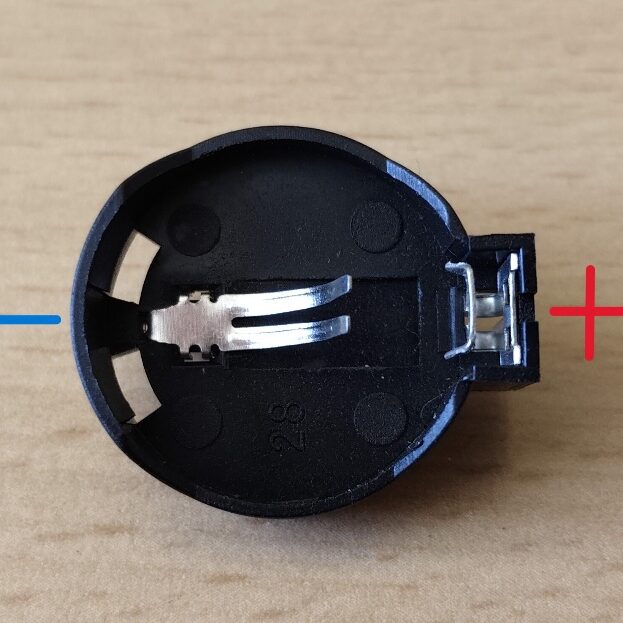

Vezmeme držák baterie CR2032 a podíváme se na polaritu. Vývod u kulaté části je – a vývod u hranaté části je plus (viz. obrázek). Držák vložíme do levého dolního rohu tak, aby mínus bylo nalevo a plus napravo.

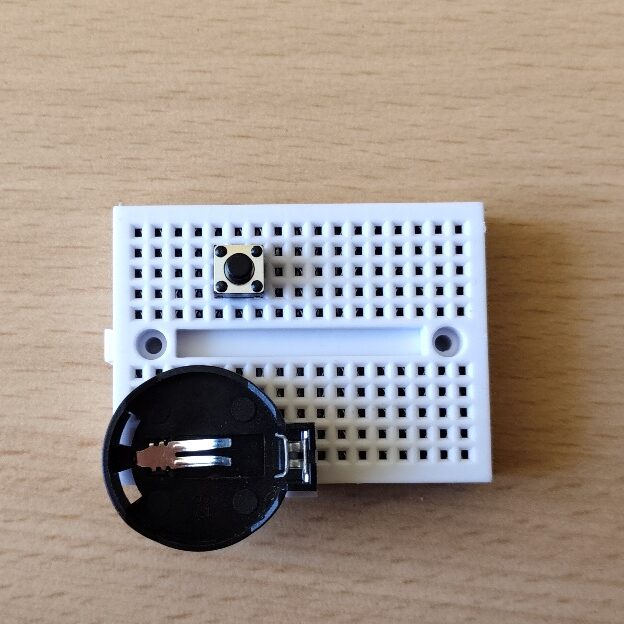

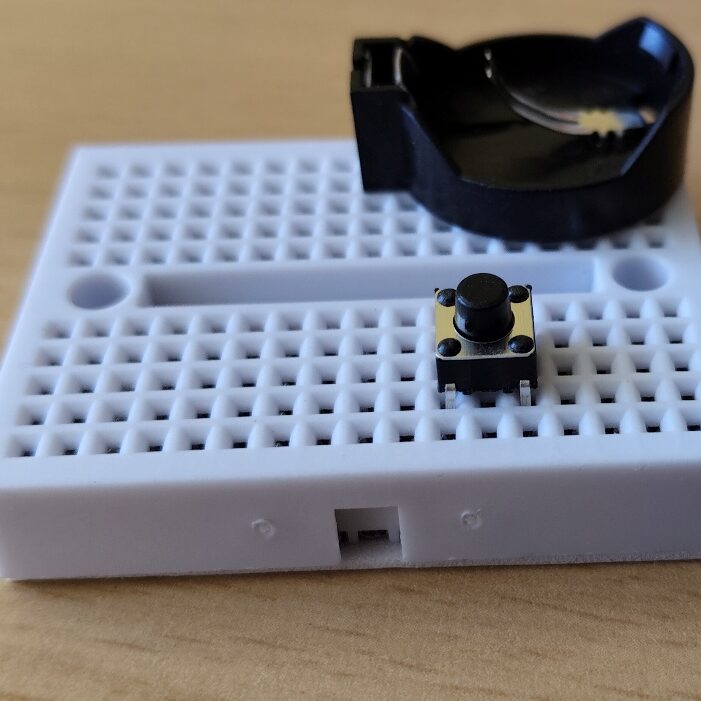

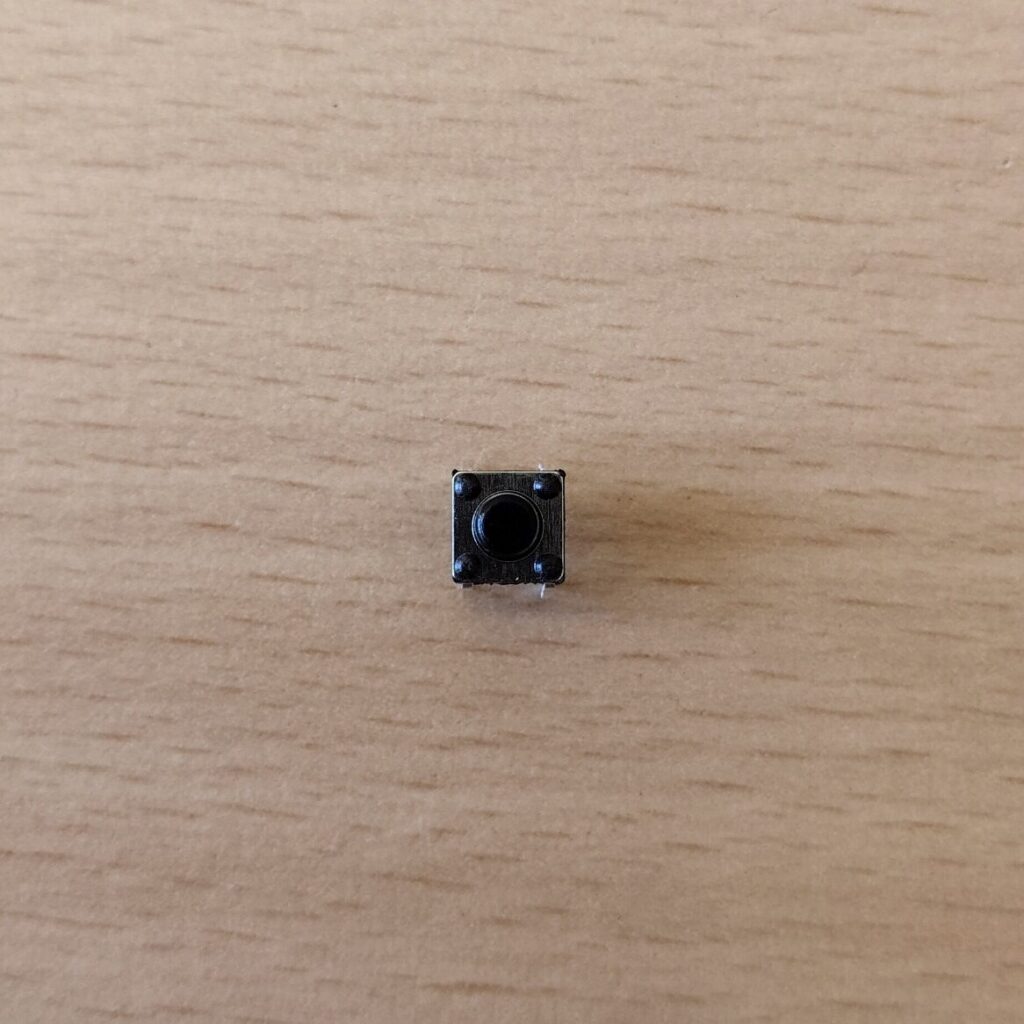

Dalším krokem bude vložení tlačítka. Tlačítko má vždy dva vývody spojené a dva proti sobě. My potřebujeme ty proti sobě, aby se spojili jen při zmáčknutí tlačítka. To jsou ty vývody, které jsou u sebe. Každý vývod musí jít do svého sloupečku.

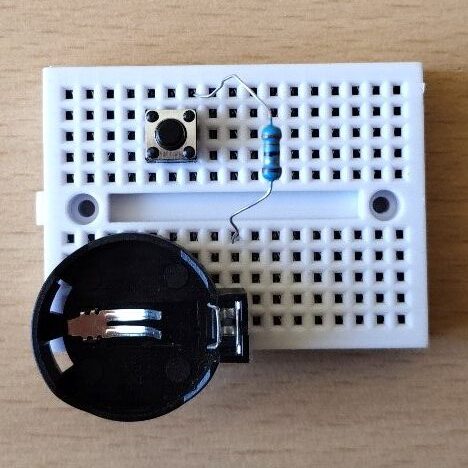

Přidání rezistoru – Rezistor můžeme dát mezi + držáku a na jeden vývod tlačítka.

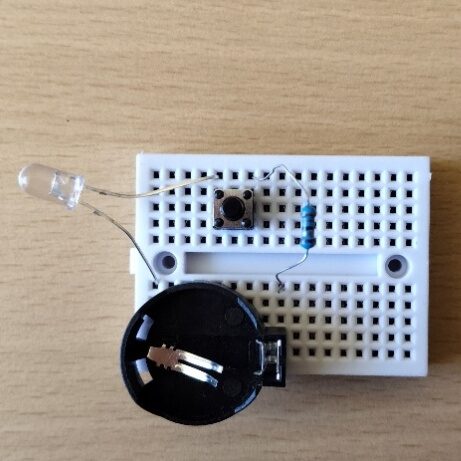

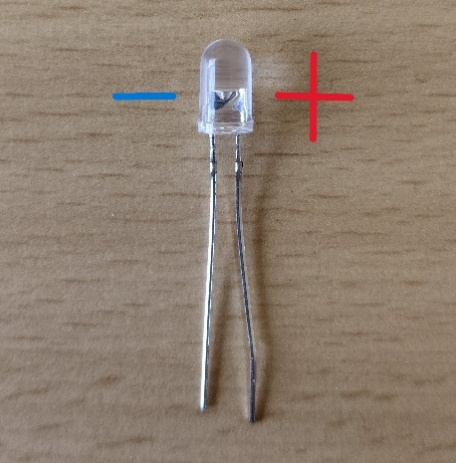

Předposledním krokem je vložení LED diody, LED dioda je závislá na polaritě a nemůžeme ji přehodit. Mínus (-) poznáme, tak, že v Led diodě je delší plíšek. Plus (+) je ten kratší a má delší nožičku vývodu. Musíme proto – dát na vývod držáku baterie a plus do vývodu tlačítka vedle vývodu rezistoru. (viz. obrázek)

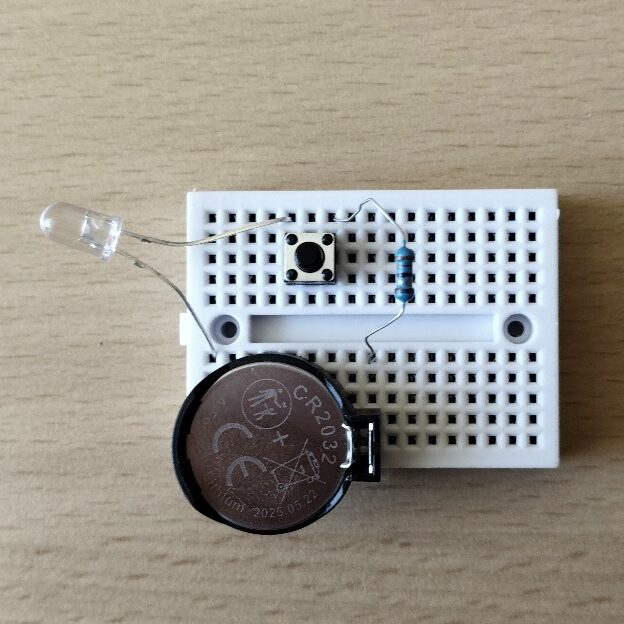

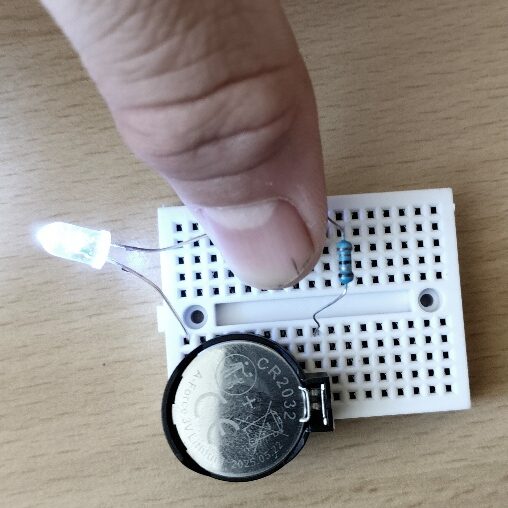

Poslední krok je vložení baterie do pouzdra, baterie se vkládá placatou částí nahoru. Po vložení baterie stačí zmáčknout tlačítko a LEDka by se měla rozsvítit.
Pokud LEDka nesvítí, zkontrolujte vývody, jestli někde není špatný dotek, třeba u vývodů rezistoru, dále koukněte na polaritu LEDky anebo, jestli nemáte nějaký vývod v otvoru mimo obvod.
